Svítilna s USB nabíječem:

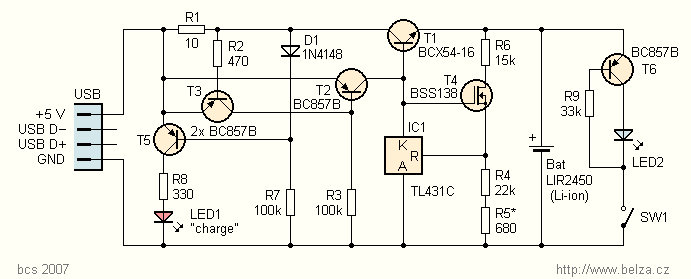

schéma zapojení:
plošný spoj:

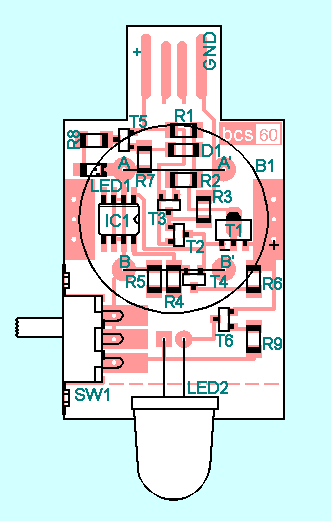

rozmístění součástek:
potřebné součástky:
| R1 | 10 Ohm, SMD 1206 (50 mA charge current) |
| R2 | 470 Ohm, SMD 1206 |
| R3, R7 | 100 kOhm, SMD 1206 |
| R4 | 22 kOhm, SMD 1206 |
| R5 | 680 Ohm, SMD 1206 viz text |
| R6 | 15 kOhm, SMD 1206 |
| R8 | 330 Ohm, SMD 1206 |
| R9 | 33 kOhm, SMD 1206 |
| T1 | BCX54-16 (kód BD) |
| T2, T3, T5, T6 | BC857B (kód 3F) |
| T4 | BSS138 (kód SS nebo J15) |
| IC1 | TL431C, SMD |
| Bat | akumulátor LIR2450 |
| SW1 | přepínač B143 / SPDT switch |
| LED | LED 10 mm bílá s velkou svítivostí, 45 cd při 20 mA prodává např Flajzar nebo AC-DC Audio high luminiscency LED (45 cd @ 20 mA) |
| deska s plošnými spoji bcs60 |
výsledek:
